一.適用領域

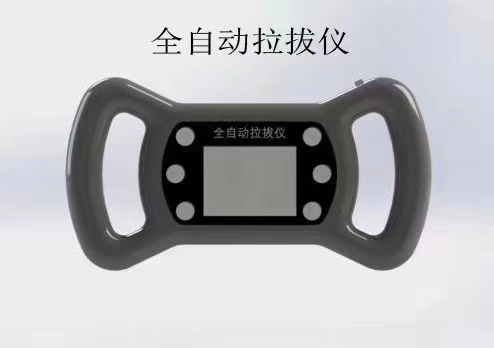

RJLB-10型自動拔出儀研制的一種新型測試儀，適用于建筑工程中保溫材料、外墻磚、各種板材、涂料等材料的粘結強度測試。
該檢測儀采用機電一體化設計，整套儀器集電機驅動、傳感器、螺桿、反作用支撐等機械部件于一體，構成"門"結構，同時將測量和顯示電路嵌入儀器中，可直接觀察數據，具有重量輕、操作自動化、使用方便等特點。
二.試用標準
JGJ 144-2019外墻外保溫工程技術規程
JG/T 158-2013"橡膠粉聚苯顆粒外墻外保溫系統
JG 149-2003"膨脹聚苯板薄抹灰外墻外保溫系統
JGJ 110-2008"建筑工程裝飾磚粘結強度試驗標準
JGJ126-2000外墻裝飾磚工程施工和驗收規范
三.產品特性
1)集成設計、嵌入式測量和顯示電路
2)戶外用鋰電池電源
3)自動測試和斷斷判斷，使用方便。
4.峰值保持功能，以便于記錄數據
5)多點力值校正，更準確數據
儀器采用觸摸屏設計，顯示清晰，觸摸屏操作簡單，使用方便。
7)精度為0.5%FS的高精度傳感器
產品特色：
8)數據查詢功能，方便查詢歷史數據(500組)，用戶可定制的特殊要求
無線傳輸功能，連接方便，實現遠程數據動態管理，方便用戶實時查看數據、打印等(用戶定制)
10)語音廣播功能(用戶定制)，方便用戶操作
四.技術參數
1)電負載，無手動試驗，**拉力：5 kN-10 kn
2)同時顯示力值(Kn)和強度值(Mpa)
3)多點力值校正，峰值保持函數
4)張力行程：60毫米
5)**度：0.5%F.S
6)精度：0.0001kN
7)負載率：(5****1)mm/min，任意設置
8)電源：12.8V可充電電池
9)體重：3.5公斤
五.接口顯示
5.1顯示和擊鍵：主界面顯示拉值及其峰值。
5.2試驗設置：打破和接觸判斷的設定條件
圖2測試設置接口
5.3速度設置：設定測試速度，測試結束時返回速度。
圖3速度設定界面
5.4校準設置：儀器出廠前已完成對力值、位移/速度的校準，無需用戶校準。如果儀器的力值、速度或位移不準確，請與我們的售后技術人員聯系，并在專業和技術人員的指導下進行校準。(注：輸入校準界面的密碼為123)。
六.使用方法
1.設備啟動：打開設備電源后，預熱20分鐘。
2.實驗參數設置：單擊"設定"按鈕，單擊"實驗設置"，設置"斷續判斷"和"接觸判斷"參數。
3.測試速度設置：設定測試速度和返回速度。
4.負載歸零：當傳感器保持空閑狀態時，單擊"力值零"按鈕使力值為零。
5.安裝樣例：站在設備側面的墻壁上，上下點，調整接頭的位置，并與繪圖塊連接。
6.位移零點：單擊位移零按鈕使位移為零。
7.啟動測試：單擊"開始"按鈕并啟動測試，測試將在樣本被銷毀后自動停止。
七、產品配置
1.探測器主機X1
2.鉤試塊40件100件3件
3.動力充電器X1
4.包裝盒X1
5.證書X1
6.保修卡X1
7.規范X1
1)電負載，無手動試驗；**拉力值：5kN≤10 kn≤2)力值(Kn)和強度值(Mpa)；(3)多點力值校正，峰值保持功能；4)張力行程：60 mm≤5)精度水平：0.5%F.S6)分辨率：0.0001kN7)加載速率：(5****1)mm/min，任意設定；8)電源：12.8V可充電電池9)重量：3.5kg
