擺錘沖擊試驗機

一、簡介：用于測定金屬材料在動載荷作用下的抗沖擊性能，是冶金機械制造及其它設備必不可少的測試儀器，也是科研單位進行新材料研究必不可少的測試儀器。二、主機的結構和工作原理： 1.低溫沖擊試驗機由主機、低溫裝置、送料機構和自動定位機構組成。 2.

在線咨詢

產品詳情

一、簡介：

用于測定金屬材料在動載荷作用下的抗沖擊性能，是冶金機械制造及其它設備必不可少的測試儀器，也是科研單位進行新材料研究必不可少的測試儀器。

二、主機的結構和工作原理：

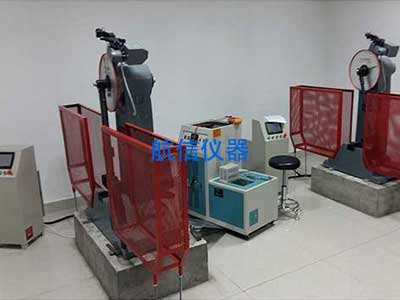

1.低溫沖擊試驗機由主機、低溫裝置、送料機構和自動定位機構組成。

2.低溫裝置：該低溫裝置是我公司根據GB/T 229-2007"金屬材料錘錘沖擊試驗方法"的要求研制的***新壓縮機制冷設備。利用串級壓縮機的制冷技術，采用熱平衡原理和循環攪拌方式，實現了樣品的自動均勻冷卻和恒溫，**符合國家標準規定的溫度控制指標。低溫儲罐采用單片機技術控制，數字顯示溫度值，自動溫度控制，自動時間記錄，自動報警，操作簡單**，制冷速度快，體積大，溫度控制精度高。是一種理想的金屬材料低溫沖擊試驗樣品冷卻保溫設備。

3，送料機構:試樣在低溫裝置中冷卻到設定溫度后，送料機構能快速可靠地將試樣送到夾具支撐面，送料機構由送料裝置和阻尼裝置兩部分組成，送料機構的運動是電機經過尺寸皮帶輪，摩擦片，齒輪軸到齒條，送料桿使電機前后轉動，轉化為送料桿的直線運動快速向前送料，向后復位。齒條運動時，通過氣缸的阻尼作用帶動阻尼缸活塞桿，使齒條前進和齒輪轉動阻力，通過摩擦輪摩擦降低進給速度。為了保證樣品可靠地放入鉗子和送料桿中，正確地回到原來的位置。摩擦片打滑，保護部件不受損傷，調節螺母前后位置，改變彈簧壓力，改變摩擦力，改變進給桿推力，調節阻尼缸內節流閥，改變油量。進給桿的正，反，停是進給桿的屏蔽塊發出的電信號，以阻斷接近開關，控制電機轉向。

4，定位機構:試樣必須靠近夾具的側面，使試樣缺口正確地位于擺軸的**。試樣靠近夾具的側面，由定位機構保證。當試樣從送料桿送到前支架時，由于固定彈簧的作用，試樣靠近夾具的側面向前移動。當試件后端未與固定彈簧分離時，前端進入后夾面。當進給桿彈簧被壓縮時，電磁鐵得到信號后復位，定位機構遠離試件定位面進行沖擊。定位機構與支架為一體，電磁鐵牽引和彈簧復位帶動定位塊上下移動，在彈簧的作用下推動定位螺釘，定位螺釘始終靠近定位面，同時定位機構帶動側面的彈性頂柱

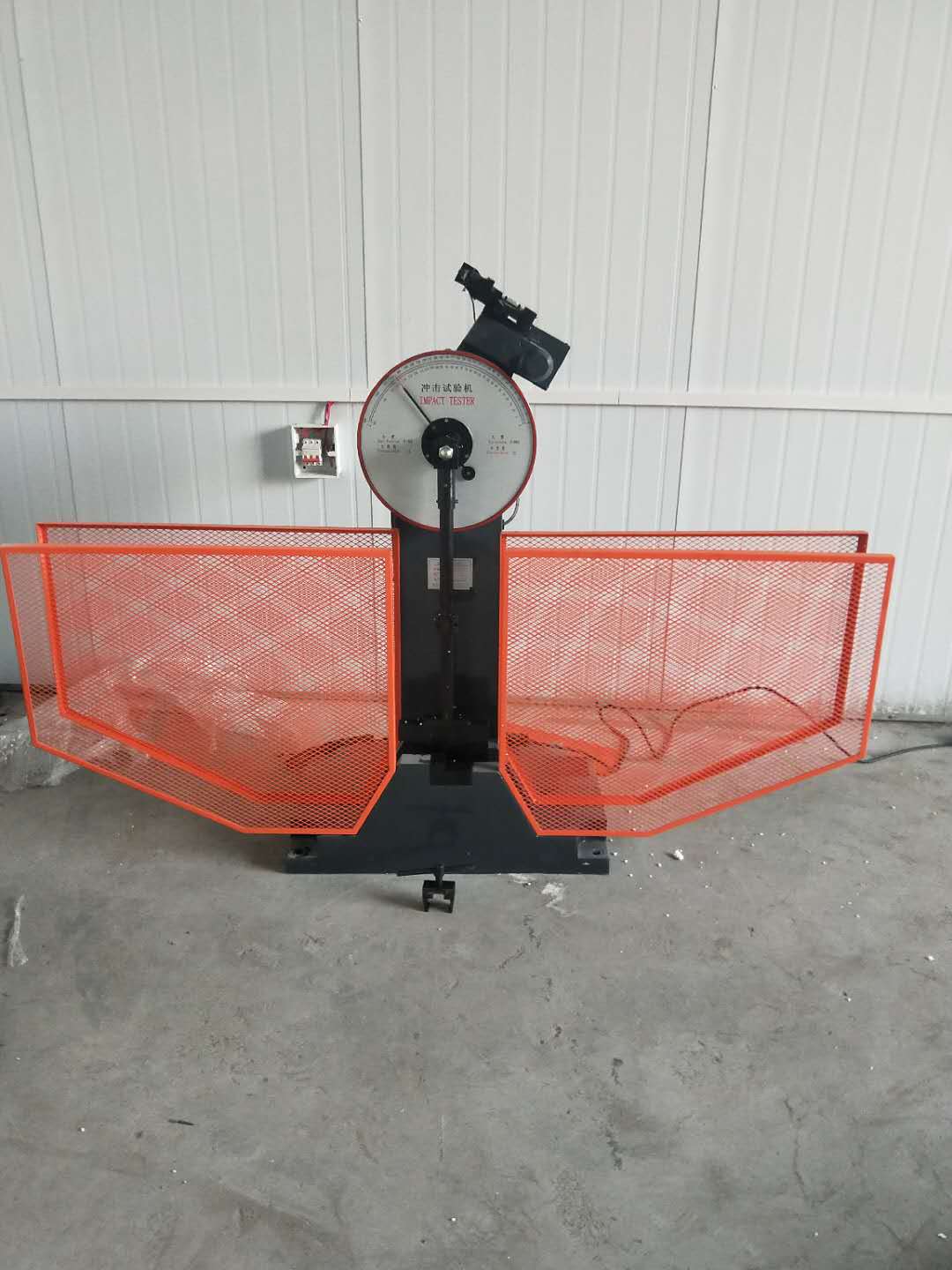

擺錘沖擊試驗機

三、技術參數

產品型號	JBS-300B	JBS-500B
控制方式	單片機控制
大沖擊能量	300J 150J	500J 250J
小讀數值	1J	2J
沖擊速度	5.2m/s	5.4m/s
擺錘預揚角	150°
角度準確度	****0.1°
試樣支座跨距	40mm
支座鉗口圓角	R1.0～1.5mm
沖擊刀刃圓角	R2.0～2.5mm(R8mm)
沖擊刀刃厚度	16mm
擺錘**至沖擊點距離	750mm	800mm
標準試樣尺寸	10×10(7.5或5)×55mm
沖擊擺錘配置	150J/300J各一個		250J/500J各一個
主機外形尺寸	2124×600×1340mm	2124×600×1340mm
整機重量	450	580
供電電源	三相四線制50Hz /380V
