一，路面構造深度儀（手動鋪砂儀）路面深度構造簡介：

1、量筒，體積為25土0.15毫米

2、攤鋪板，下面貼一塊2-4毫米橡膠板

3、擋風板

4、重量:1.76kg

5、構造深度尺

目的與適用范圍
路面構造深度儀適用于測定碾壓成型的瀝青混合料試件的表面構造深度，用以檢驗瀝青混合料的配合比設計。
儀具與材料

人工砂鋪儀：由圓筒、推平板組成。
量砂筒：一端是封閉的，容積為25mL±0.15mL，可通過稱量砂筒中水的質量已確定其容積V，并調整其高度，使其容積符合規定要求。帶一專門的刮尺將筒口量砂刮平。
推平板：推平板應為木制或鋁制，直徑50mm，底面粘一層厚1.5mm的橡膠片，上面有一圓柱把手。
刮平尺：可用30cm的鋼板尺代替。
量砂：足夠數量的干燥潔凈的勻質砂，粒徑0.15mm~0.3mm。
量尺：鋼板尺、鋼卷尺，或采用已按式（1）將直徑換算成構造深度作為刻度單位的的構造深度尺。
其它：裝砂容器（小鏟）、掃帚或毛刷、擋風板等。

本公司以下設備供您選擇，其他輔助器具可代為提供：

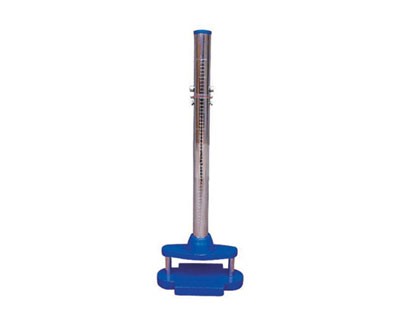

瀝青混合料路面構造深度儀  型號：SYD-0731   編號：BV

主要特點：
塑料一次性精密鑄造，保證完整性。
主要技術參數:
量筒，體積為25±0.15毫米
2、攤鋪板。下面貼一塊2-4毫米橡膠板
3、擋風板
4、構造深度尺
5.重量：3KG

測定方法：
1、將路面松散顆粒及浮土刷凈。
2、用儲砂瓶將量筒注滿干砂，再用攤鋪板邊緣輕輕敲打量筒三下，加滿干砂，刮去高出之干砂。
3、將干砂倒在路面上，用攤鋪板細心地將砂子在路面上作圓周動作攤鋪開，盡可能攤鋪成圓形。
4、用構造深度尺分別通過砂面圓心，并互相垂直量取兩個構造深度值，取平均值代表該路面這一點的構造深度
5、在同一路段上作5點測定，每點相距3-5米，測點盡可能選在車轍帶上，距路面邊緣不小于1米，取5點的平均值作為該路段的構造深度
構造深度計算方法：
Hs=V/(1/4πD2)
式中Hs---路面構造深度，毫米
V--砂體積 毫米
D--砂面直徑 厘米
構造深度尺中Hs值為直接讀數（構造深度）值，cm值為對應的厘米。
