LBT 粗粒土垂直滲透變形儀

一、簡介本試驗符合SL237-056-1999水電水力工程粗粒土試驗規程，試驗方法采用滲透水流從下向上，適用于粗粒土，用于測定粗粒土的滲透系數，干密度空隙率，滲透降坡，滲流流速等參數。二、技術參數 1、試筒尺寸：ф300mm 2、試筒高度:600

在線咨詢

產品詳情

一、簡介

本試驗符合SL237-056-1999水電水力工程粗粒土試驗規程，試驗方法采用滲透水流從下向上，適用于粗粒土，用于測定粗粒土的滲透系數，干密度空隙率，滲透降坡，滲流流速等參數。

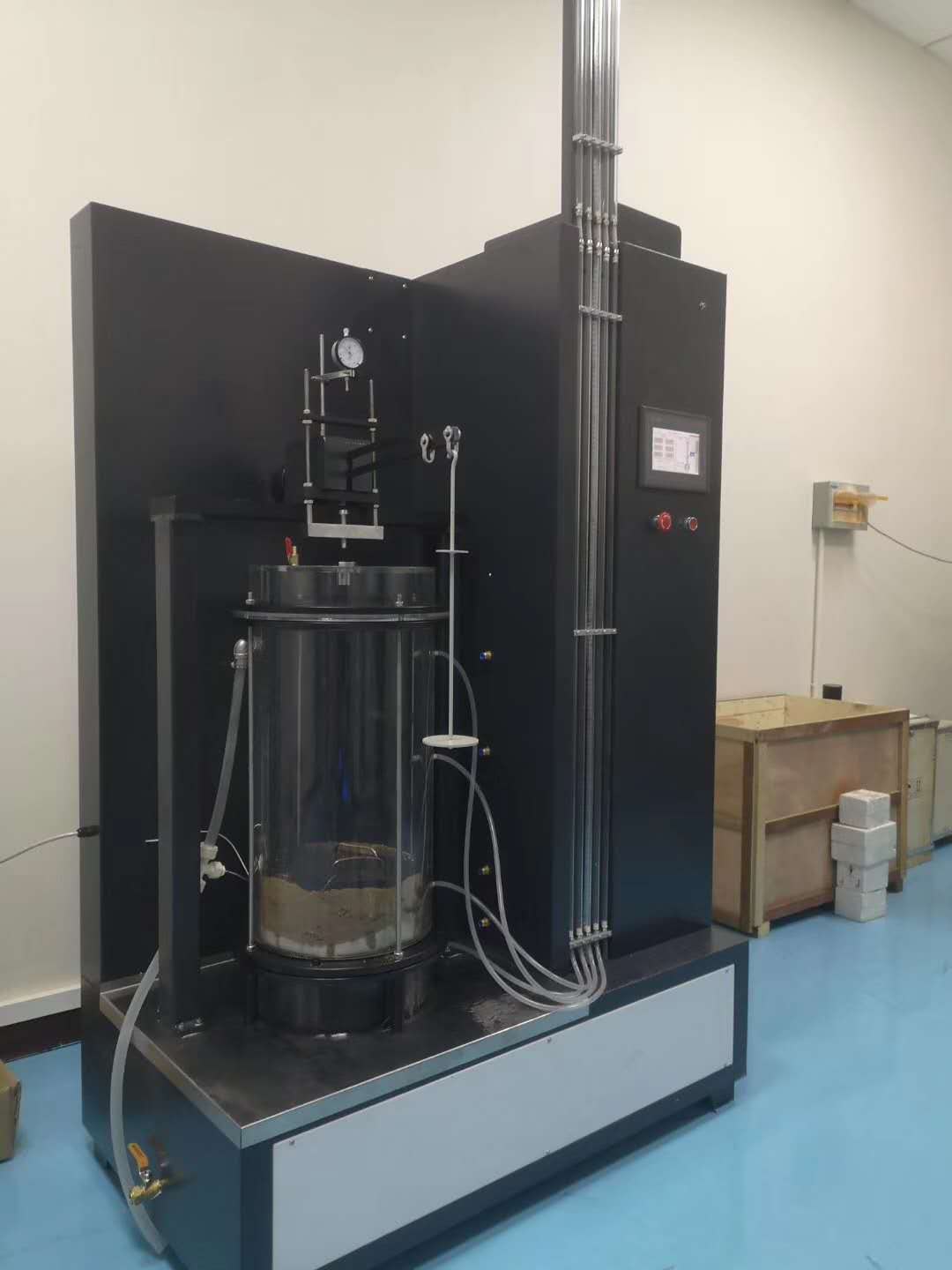

LBT 粗粒土垂直滲透變形儀(圖1)

二、技術參數

1、試筒尺寸：ф300mm
2、試筒高度: 600mm
3、加荷設備：1套（杠桿加壓）
4、供水箱規格：160*160*200mm
5、控制：液晶屏
6、整機重量：550KG

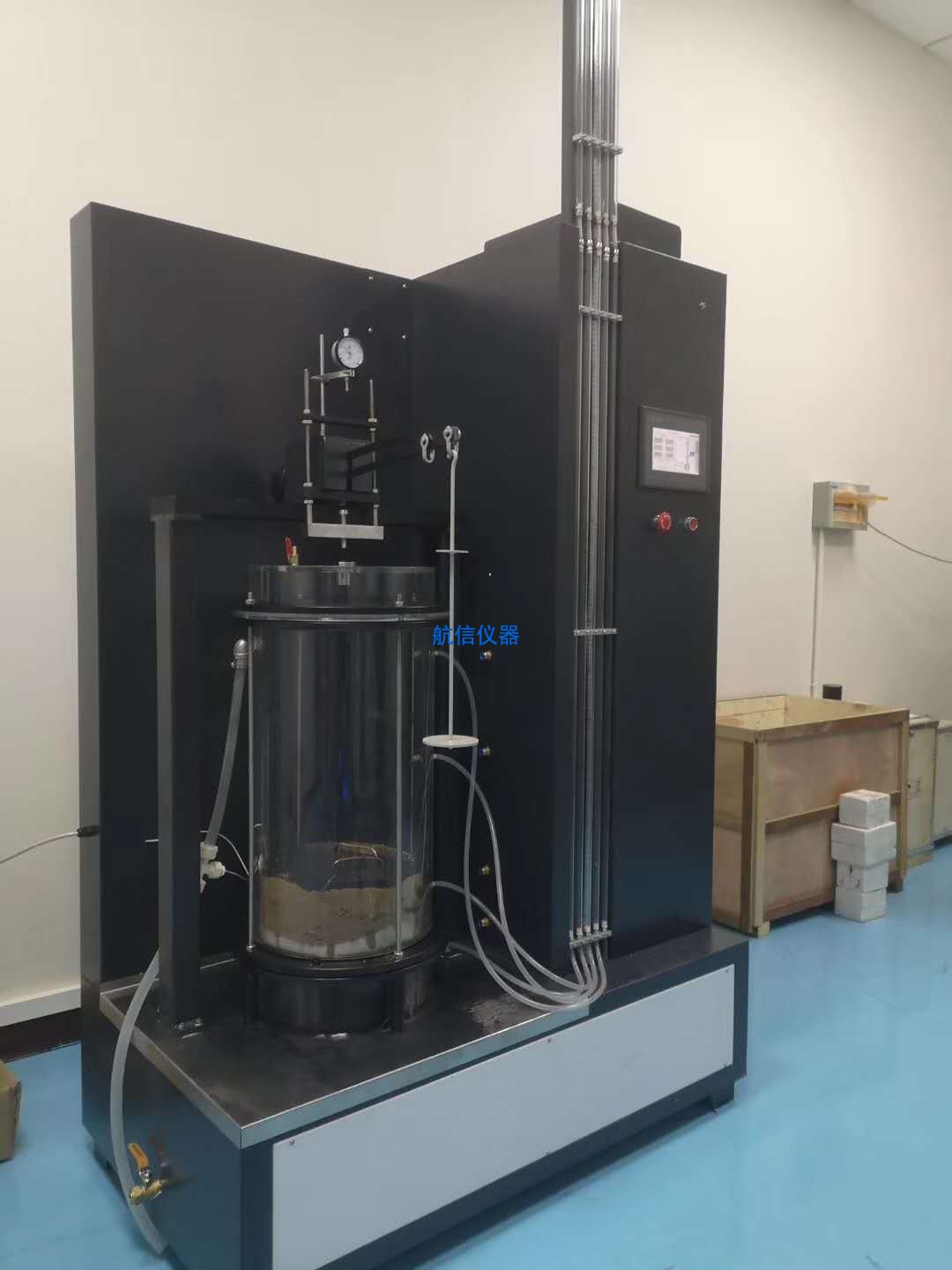

LBT 粗粒土垂直滲透變形儀(圖2)

三、儀器結構：

本儀器由：機箱、試件桶、供水箱、加荷設備、水箱提升設備、液晶顯示屏、軟管等部件組成
1.供水設備：不銹鋼水箱（可保持常水頭試驗）、橡皮管、提升架
2.加荷設備：活塞桿、加荷框架、加荷杠桿和表分表支架
3.量測設備：測壓管。
注：其它均由實驗室自行配備

四：試樣的制備

1.1、擾動試樣制備。
1. 從風干、松散的土樣中，取具有代表性土樣。進行顆粒分析試驗，確定試樣的顆粒級配，并繪制顆粒級配曲線。
2. 根據試驗土樣粒徑，按儀器內徑應大于試樣粒徑的5倍選擇儀器。當常規試驗的儀器內徑不能滿足要求時，應設計加工大直徑的滲透變形儀?；蚋鶕?jù)試驗情況，亦可對**允許粒徑以上的粗顆粒按SL237-053-1999規程3.1.3的規定加以處理。
3. 根據需要控制的干密度及試樣高度，按式計算試樣質量：
  式中

4. 稱取試樣后，為減少粗細顆粒分離現象，保證試樣的均勻性應當分層裝填試樣，且每層的級配應相同，還可酌加相當于試樣質量1%-2%的水分，拌和均勻后再進行裝樣。
5. 將稱好的試樣均勻分層裝入儀器中，用擊實錘（對于風化石渣或易擊碎之土料可采用振動加密法）擊實。達到要求的密度試樣總厚度：砂土不小于10cm；細礫石不小于15cm；中粗礫石為20-25cm；卵石不應小于的3-5倍，以包括試樣中**顆粒為度。裝填分層厚度：砂土一般為2-3cm；砂礫石及砂卵石為的1.5-2.0倍，
2.2、原狀試樣制備
   1.取樣位置。應選擇有代表性地層和滲流流態條件的不同部位，                                          如防滲墻底部、壩基內部段、水流出逸段、抗?jié)B強度較低處等部位取                  樣。
    2.在取樣地點。首先挖一尺寸大于試樣尺寸的土柱，除去土樣表面的擾動土，再用削土工具小心地慢慢地將土樣削至所要求尺寸(圓形)。
    3.環繞土柱底四周的水平土面上鋪墊一層砂，并使墊砂平整。
    4.套上筒身，筒身與試樣周圍間隙大致相等，埋設中間測壓管，間距10cm左右，然后在試樣周圍澆注膨脹快凝水泥砂漿（配合比：水灰比0.65、灰砂比1:1，摻20%生石膏。20%氯化鈣。0.005%鋁粉），澆好養護。
    5.待砂漿有**強度后（一般24h），小心地切斷土柱，然后連同筒身運至室內。將試樣削平，在試樣下端放置下透水板及斜透水板。接上下進水口，并與供水管連接。

LBT 粗粒土垂直滲透變形儀(圖3)

五、試樣飽和

1.試樣裝好后，測量試樣的實際厚度，然后采用熱水飽和法進行飽和，即在供水箱內儲存熱水，使水位略高于試樣底部位置，再緩慢的提升水箱，每次提升1cm，待水箱水位與試樣中水位相等，并停10min后，再提升水箱，隨著供水箱上升，讓水由儀器底部向上滲入，使試樣緩慢飽和，以**排除試樣中的空氣。與此同時，隨著水位上升，迎接同相應的測壓管。
2.為減少試驗過程中由于試驗用水分離出的氣泡堵塞試樣孔隙，影響試驗準確度，力求使試驗用水的溫度等于或高于室溫，或采用其他排氣措施。

LBT 粗粒土垂直滲透變形儀(圖4)

六、使用步驟

    1.將試件桶的上桶及中桶取下，在下透水板上面鋪一層濾網，然后在濾網的邊緣涂抹一層防水材料（要求使用：油泥或橡皮泥），中桶法蘭和下桶的法蘭固定到一起，用螺栓固定緊。
    2.右側不銹鋼水箱位置下降，然后將**量的熱水注到水箱中，打開試件桶下桶的下方閥門及上方排氣閥門，給下桶沖水排氣，待排氣孔出水后，說明下桶已充滿水；繼續提升右側不銹鋼水箱的水位（可直接注水，也可直接提升水箱的高度，均可。每次提升1cm，待水箱水位與試樣中水位相等，并停10min后，再次提升水箱的高度），水由試件桶的底部向上滲入，使試件緩慢飽和。
    3.待試樣筒水位達到溢流口位置時，開始調節初始滲透坡降（根據細粒含量大致判別試樣滲透變形的破壞形式，選擇初始滲透坡降及滲透坡降的遞增值）。
    4.在每次調節初始滲透坡降后30min至1h后，測記測壓管水位，并用量筒測讀滲水量3次。每次測度間隔時間一般為10至20min。同時測讀水溫、室溫。對非管涌土，測讀間隔時間可適當延長。仔細觀察實驗過程中出現的各種現象，如水的渾濁程度、冒氣泡、細顆粒的跳動、移動或被水流帶出、土體懸浮、滲流量及測壓管水位的變化等，并描述記錄于記錄中。
    5.如果連續4次測得的水位及滲水量基本穩定，又無異?，F(xiàn)象，即可提升至下**水頭。

6.當水頭不能再繼續增加時，即可結束試驗
