一、產品簡介：

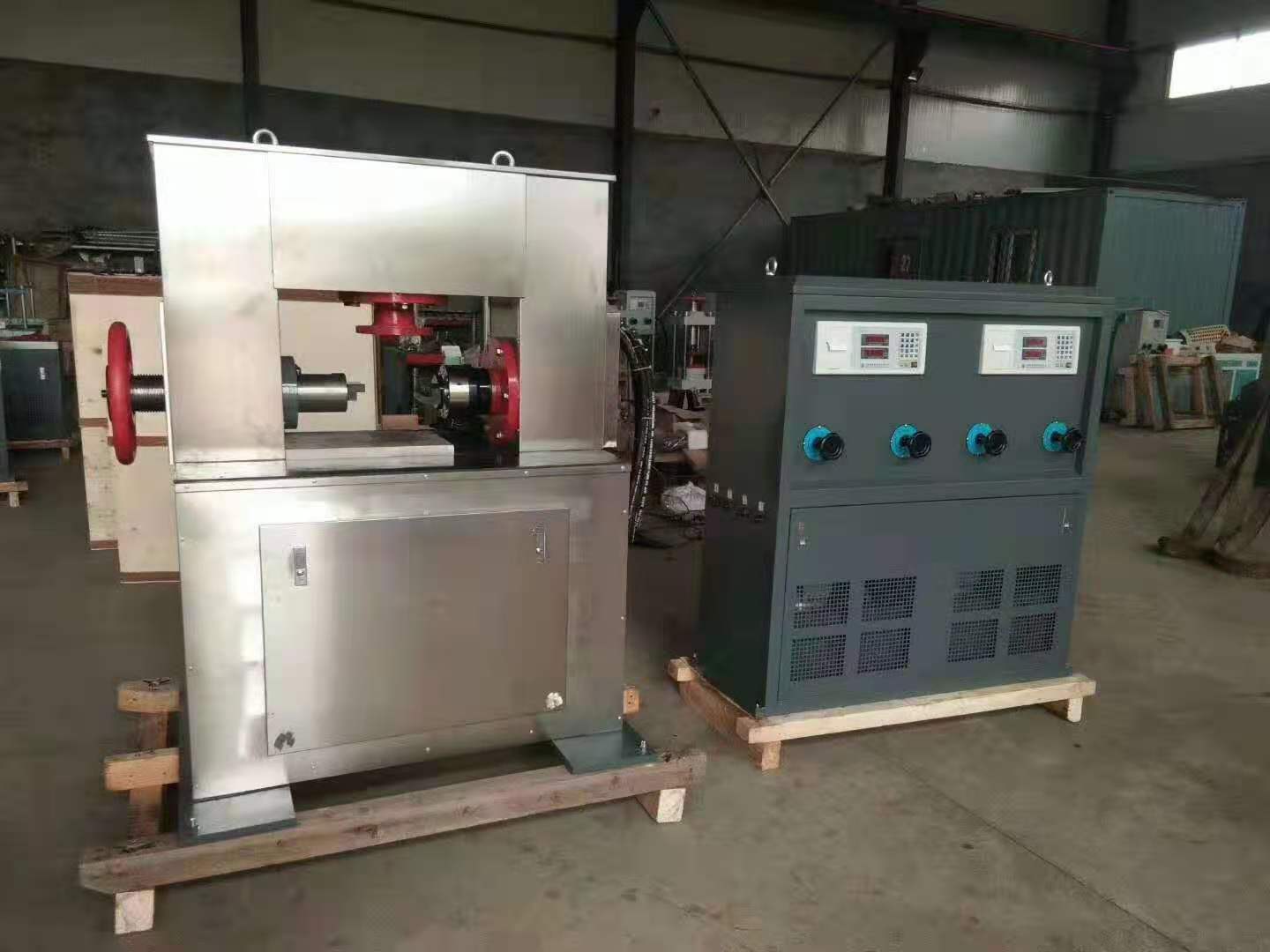

電液伺服巖石直剪儀,數顯巖石直剪儀根據國家行業標準(SL264-2001)《水利水電工程巖石試驗規程》和(JTGE41-2005)《公路工程巖石試驗規程》，研制了YAW-30A系列微機控制電子巖石直剪機。該試驗機采用雙交流伺服電機驅動技術，傳感器技術，微機控制和軟件處理技術，在**外現有產品的基礎上研制的巖石及混凝土試驗設備，可用于巖石結構表面（如節理面，內層，內片，裂紋張開面等）的直剪試驗。），巖石本身與混凝土或砂漿與巖石粘結面，以及混凝土等材料的抗剪強度試驗。he試驗設備充分聽取了工程應用部門和科研部門的意見，克服了傳統電液伺服驅動不穩定，漏油，故障率高，難以**的缺點。該機結構緊湊，款式美觀，維修簡單，操作方便。整個測試過程可在Windows2000/XP下由微機自動控制。。
二、產品參數：
1.法向載荷P：0-300KN
2、法向過載保護：超滿負荷3%
3、法向工作行程S：0-100mm
4、橫向載荷Q：0-500KN
5、橫向過載保護：超滿負荷3%
6、橫向工作行程S：0-150mm
7、法向空間 ： ≤450mm
8、橫向空間 ： ≤200mm
9、剪切載荷速度V：0.01kN/s～30kN/s（可調）
10、位移速率調節范圍：根據情況電腦輸入。
11、載荷指示精度：****1%
12、位移測量精度：****1%
13、加載方式：雙路電機液壓加載。
14、電機功率：0.75KW
15、工作電壓：380V
16、整機重量：1500Kg
17、外形尺寸：850x1250x1750mm
2、法向過載保護：超滿負荷3%
3、法向工作行程S：0-100mm
4、橫向載荷Q：0-500KN
5、橫向過載保護：超滿負荷3%
6、橫向工作行程S：0-150mm
7、法向空間 ： ≤450mm
8、橫向空間 ： ≤200mm
9、剪切載荷速度V：0.01kN/s～30kN/s（可調）
10、位移速率調節范圍：根據情況電腦輸入。
11、載荷指示精度：****1%
12、位移測量精度：****1%
13、加載方式：雙路電機液壓加載。
14、電機功率：0.75KW
15、工作電壓：380V
16、整機重量：1500Kg
17、外形尺寸：850x1250x1750mm
三.主要特點
1.計算機屏幕顯示，即在計算機中顯示速度、力值、位移等參數，并在數據庫中自動分析和計算。
2.對試驗曲線進行實時記錄、顯示和保存，并進行高速采樣。
3.數據和報表處理功能，為用戶提供了專門的圖形排版報表編輯工具，具有操作靈活、簡單易學的特點，可以方便地打印測試曲線和測試值。
4.報表：剪應力-剪切位移曲線、剪應力-法向位移曲線、剪應力-法向應力曲線，可同時顯示應力-應變曲線、力-時間、力-位移曲線，可任意提取曲線上的特征點。
5.實時顯示電流正切向力值、峰值、試驗過程信息、電流位移等。
#p#分頁標題#e#
6.該軟件配備了位移和力值自動歸零系統，**了人工抄表等各種誤差。
7.裝有過載保護裝置，當力值或位移超過試驗機額定理論值時，自動卸載和停止試驗。
8.可根據實際情況改變或填寫各組的面積、高度和環境溫度等參數。
9.操作人員可根據實際情況編輯測試過程，既簡單又方便。
10.直接計算C、Φ和μ值
11.軟件功能，高度免費定制。
四.主要配置
1.高剛度主機：板架結構≥500 kN的**載荷
(機器內有兩顆滾珠螺釘：高精度，無間隙(河清，臺灣))。
2.0套控制和測量系統
2.1.兩套伺服電機及伺服調速系統(臺灣東源)
2.2同步齒帶(Volong)裝置
2.3負載傳感器：300 kN(天光精度FS****0.02%)
