一、簡介：
砌體砂漿強度點加載儀具有體積小、重量輕、操作簡單、攜帶方便等優點。本產品的第三個包裝期為正式交付之日起一年，非人工產品對各類零部件造成的損壞應及時免費更換。點載荷儀是根據我國建筑業的施工特點和相關技術指標研制的一種專業儀器。具有可靠性好、使用范圍廣、溫度工作環境廣等特點。主要用于建筑、建材、水利、電力、冶金、石化、港口、公路橋梁、市政建設等基本建設工程。
二、ZXL-2000砌體砂漿強度點測定儀概述
該產品是按GB/T50315-2000"砌體工程現場檢驗技術規范"(GB/T50315-2000)開發和生產的。它是一種專門的砌體砂漿強度測試儀器，可直接在現場或?qū)嶒炇疫M行測試，不影響墻體受力性能，具有檢測方便、操作方便、所需時間短、測試精度高等特點，能**滿足砌體工程現場質量控制和老古建筑質量評價的客觀需要。
三、如何使用它：
在使用儀器之前，傳感器連接到微型計算機的峰值顯示器，然后打開電源開關，打開顯示器上的電源開關。此時，"負載"指示燈亮著。如果顯示器上的數字為零，如果不是零，請按"零"鍵使其為零。
按下"峰值"鍵，峰值指示燈開啟，此時可加載。當試樣被破壞時，顯示器顯示N單位的試樣的大強度值。
作為下一個樣本，您需要按"峰值"鍵使加載指示器亮起，***后一次測試數據被刪除，如果顯示顯示值為零(顯示值漂移較小是一種正?，F(xiàn)象)，然后按"峰值"鍵使"峰值"指示燈亮著，此時您可以進行下一個實驗，如果顯示值在"Load"光狀態下很大，則按"零"鍵使其為零。上述程序需要在每次測試中重復，但當峰值指示器不打開時，顯示器不具有峰值保護功能，當負載卸載時，顯示值將自動**。
從每個測量點剝離的迫擊炮碎片被加工成(或選定)滿足以下要求的樣品：厚度5-20毫米，估計作用半徑15-25毫米，大表面應該是平坦的，但它的邊緣不需要非常規則。
在砂漿試件上畫出作用點，用卡尺測量厚度t，**到0.1mm。
將砂漿試件放置在加載頭上，上下加載頭與預拉伸作用點對齊，用手順時針緩慢旋轉點加載儀的手柄，通過蝸輪和蝸桿驅動將提升螺釘向下移動。當加載頭安裝在砂漿樣品上時，產生壓力載荷，然后緩慢均勻地施加載荷，直至試樣被破壞。
記錄峰值顯示讀數后，更換公式并計算強度。點負荷監測儀的讀數單元為N。
將損壞的試樣拼接到原始試樣中，從實測載荷的實際作用力點**到試樣邊緣的***短距離是**到0.1mm的作用半徑。
注：不要將上、下加載頭直接置于頂部壓力，如果需要上下加載頭進行此檢查，必須在上下加載頭之間放置砂漿片，以免損壞裝載頭。
四、儀器的核查和調整
該儀器在出廠前已按照標準進行了驗證。當傳感器在使用一段時間后需要重新檢查時，用戶可以從顯示器的后蓋上拆卸四個固定螺絲的前面板，并旋轉數字顯示塊左下角(上圖)的螺絲。當使用下面的電位器調整零點時，在調整零點時應該顯示它。
指示燈在裝貨燈的情況下進行，并反復進行裝卸試驗。經驗證后，用厚厚的油漆密封調整螺絲，以免改變振動。
五、結構和原則：

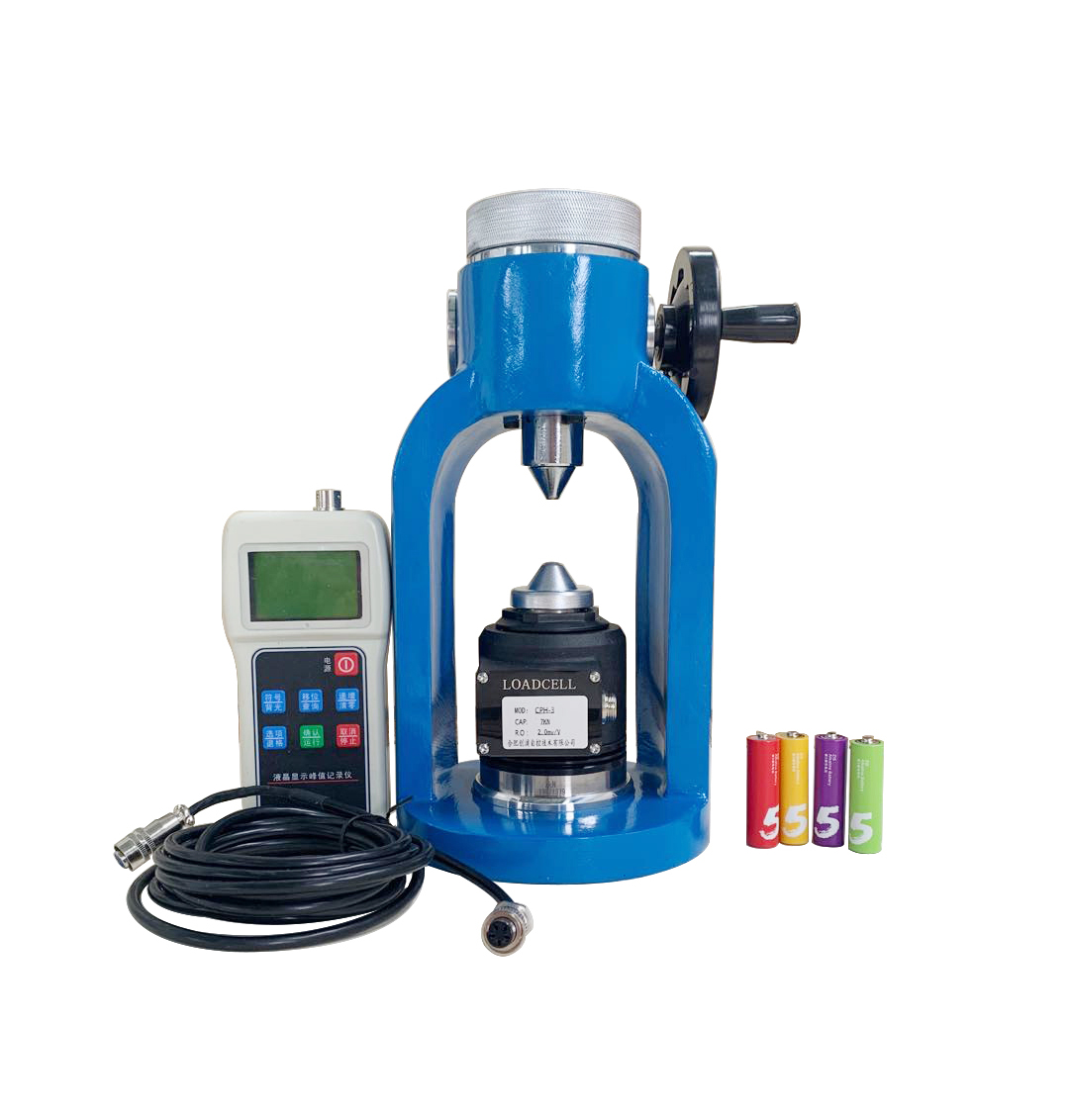

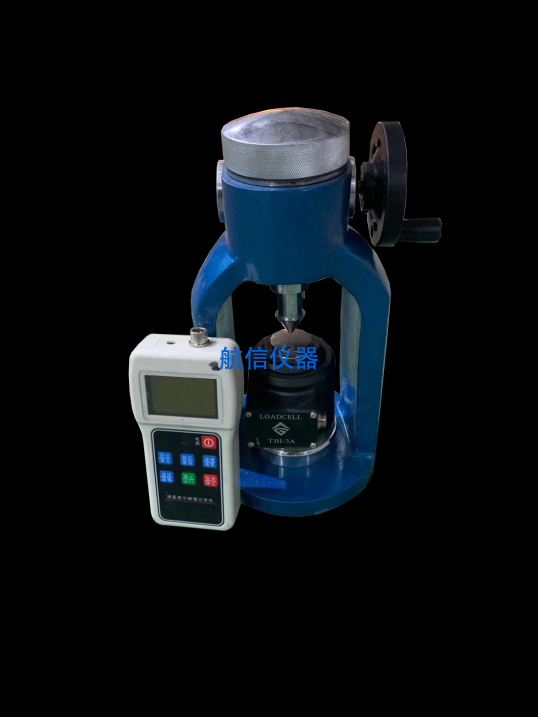

點加載儀由蝸輪蝸桿機械加載系統、壓力傳感器和微機峰值顯示組成。傳感器安裝在加載系統的基礎上，峰值顯示與加載系統通過線連接。在工作時，將預先采摘的砂漿樣品放置在壓頭上，用手慢慢地順時針旋轉點負荷計的手柄，使提升螺釘向下移動。當加載頭安裝在砂漿試樣上時，產生壓力載荷，然后緩慢而均勻地施加荷載，直至試樣被破壞。此時，微型計算機的峰值顯示保持著沉重的負荷。
六、維修：
微機峰值顯示采用集成電路組裝，電源電壓穩定在220 V****5V范圍內
使用儀器時，應將其清洗并放入箱內備用。
蝸桿齒輪箱應定期注入黃色干油，以保持潤滑。
儀器應使用并存放在室內干燥的地方，避免暴露在陽光、雨水和濕氣中，以延長使用壽命。
