一、概述
高強螺栓試驗夾具是河北航信儀器制造有限公司根據我國國家相關標準{GB/T3098.1-2000，GB/T50205}選用特殊鋼材精心設計加工制作而成，經過客戶的組合，進行高強螺栓楔負載試驗和普通萬能拉力試驗、螺桿保證*小拉力荷載試驗、螺母達到荷載試驗。夾具通過連接拉桿夾持到材料試驗機的鉗口內，即可以進行各種抗拉試驗，液壓材料試驗機即可完成試驗。

二、主要技術指標：
1、楔負載試驗*大拉力：696kN（M30-10.9s）
2、螺栓*小拉力荷載試驗：583kN（M30-10.9s）
3、螺母保證荷載試驗：583kN（M30-10.9）
4、螺栓保證荷載試驗：466kN（M30-10.9s）
備注：M30以上的高強螺栓試驗夾具需特殊訂貨。

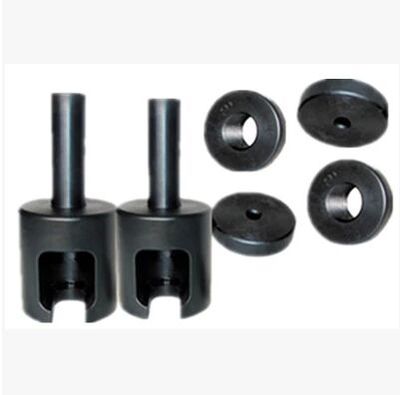

三、夾具配置：
1、夾具體（含拉桿）一對 （共4件）
2、平墊M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一件 （共10件）
3、帶內螺紋的拉力環M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各兩件（共20件）
4、楔負載塊M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一付（2件/付，共20件）M20以下為10º、6º
   M2含M22）以上為4º、6º
          5、螺母試驗芯棒M10\M12\M14\M16\M18\M20\M22\M24\M27\M3各一件（共10件）
另配一件M33的芯棒通用拉力環
其它規格需特殊訂貨
