1. 目的與適用范圍
1.1. 測定道路石油瀝青、聚合物改性瀝青、液體石油瀝青蒸餾殘
留物和乳化瀝青蒸發(fā)殘留物等材料的延度。
1.2. 試驗溫度與拉伸速率可根據(jù)要求采用，通常采用的試驗溫度
為25℃、15℃、10℃、5℃，拉伸速度為5cm/min±0.25cm/min。當?shù)蜏夭捎?cm/min±0.5cm/min速度時，應在報告中注明。
2. 主要檢測設備

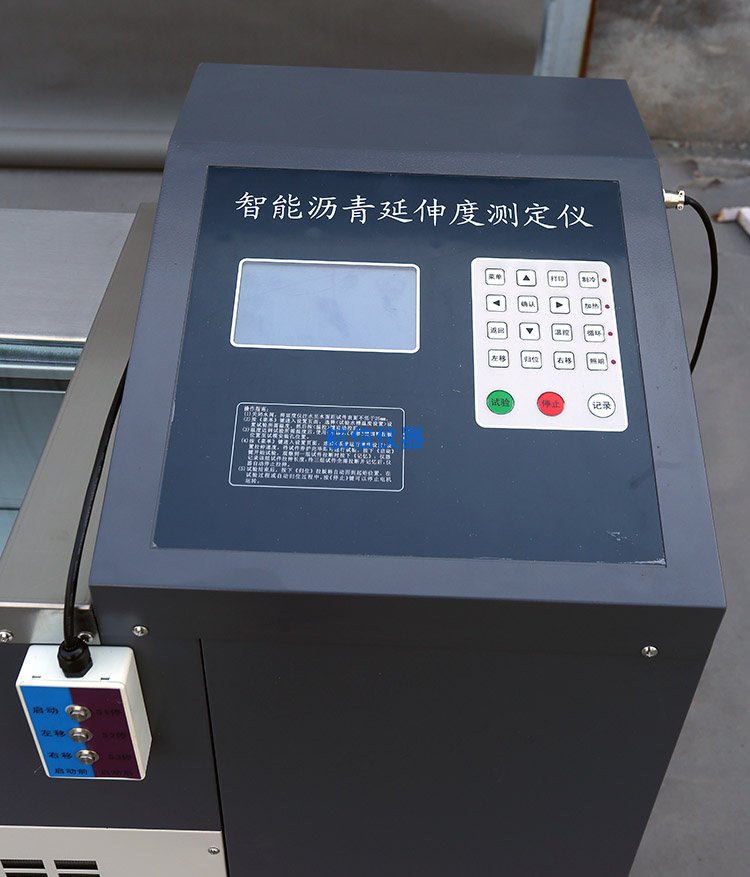

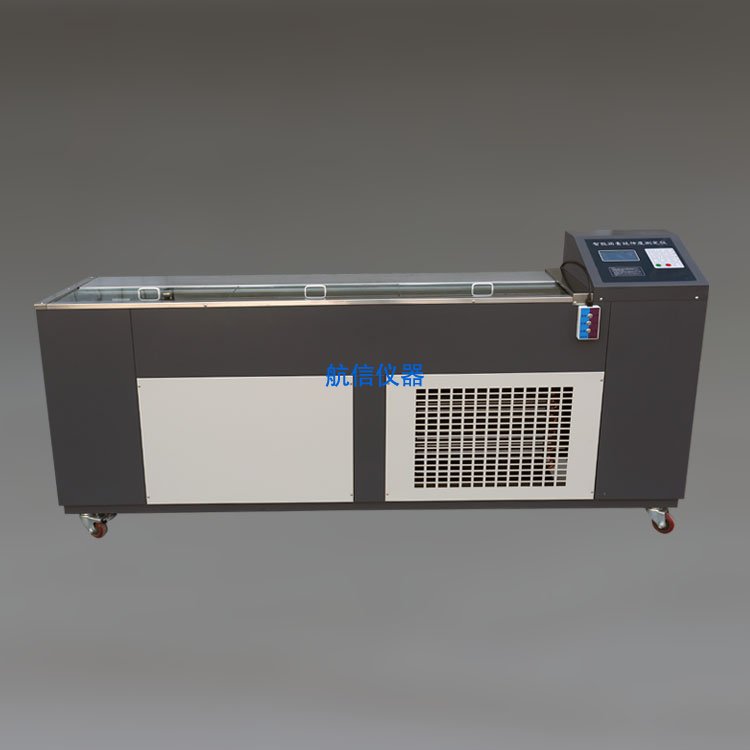

2.1. 瀝青延度儀:將試件浸于水中，能保持規(guī)定的試驗溫度及規(guī)
定的拉伸速度拉伸試件，且試驗時應無明顯振動的延度儀均可使用。
2.2. 試模:黃銅制，由兩個端模和兩個側模組成，試模內(nèi)側表面粗
糙度Ra0.2μm。
2.3. 試模底板：玻璃板或磨光的銅板、不銹鋼板（表面粗糙度
Ra0.2μm）。
2.4. 恒溫水槽：容量不小于10L，控溫的準確度為0.1℃。水槽中
應設有一帶孔的擱架，距水槽底不得少于50mm，浸入水中深度不得少于100mm。
2.5. 溫度計：量程0℃~50℃，分度值0.1℃。
3. 試驗準備
3.1. 樣品帶蓋置烘箱中加熱至充分流動狀態(tài)。從烘箱中取出樣品，
用玻璃棒攪拌均勻，并取出試驗小樣。按本規(guī)程T0602規(guī)定的方法準備試樣。
3.2. 將隔離劑拌和均勻，甘油與滑石粉2:1.涂于清潔干燥的試模
底板和兩個側模的內(nèi)側表面，并將試模在試模底板上裝妥。 3.3. 按規(guī)程T0602規(guī)定的方法準備試樣。然后將試樣仔細自試模
的一端至另一端往返數(shù)次緩緩注人模中，***后略高出試模。灌模時不得使氣泡混入并貼上樣品標識。
3.4. 試件在室溫中冷卻不少于1.5h，然后用熱刮刀刮除高出試模
的瀝青，使瀝青面與試模面齊平。瀝青的刮法應自試模的中間刮向兩端，且表面應刮得平滑。將試模連同底板再浸入規(guī)定試驗溫度的水槽中保溫1.5h。
3.4.1. 檢查延度儀拉伸速度是否符合規(guī)定要求，然后移動滑板使其指
針正對標尺的零點。將延度儀注水，并保溫達到試驗溫度±0.1℃。
4. 試驗步驟
4.1. 將保溫后的試件連同底板移入延度儀的水槽中，然后將盛有
試樣的試模自試模底板上取下，將試模兩端的孔分別套在滑板及槽端固定板的金屬柱上，并取下側模。水面距試件表面應不小于25mm。
4.2. 開動延度儀，并注意觀察試樣的延伸情況。此時應注意，在
試驗過程中，水溫應始終保持在試驗溫度規(guī)定范圍內(nèi)，且儀器不得有振動，水面不得有晃動，當水槽采用循環(huán)水時，應暫時中斷循環(huán)，停止水流。在試驗中，如發(fā)現(xiàn)瀝青細絲浮于水面或沉人槽底時，應在水中加人酒精或食鹽，調(diào)整水的密度至與試樣相近后重新試驗。
4.3. 在試件拉斷時，讀取指針所指標尺上的讀數(shù)，以cm表示。
在正常情況下，試件延伸時應成錐尖狀，拉斷時實際斷面接近于零。如不能得到這種結果，則應在報告中注明。
關注官方微信
